1. 仪器介绍

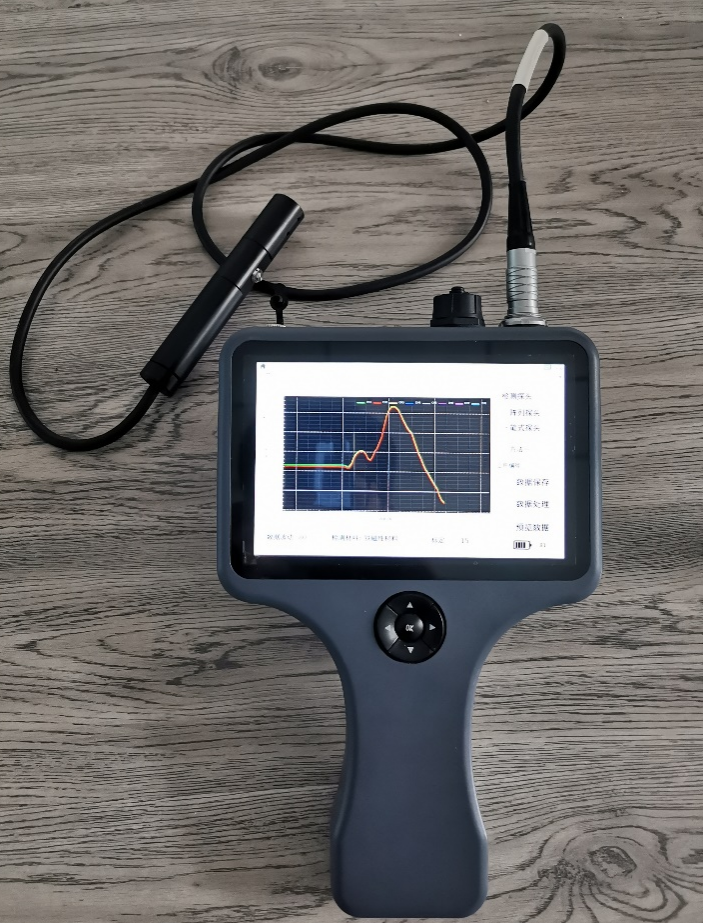

     弱磁淬硬层深度快速检测仪是检测领域内一种新型无损检测技术，该技术无需对工件进行磁化，也无需耦合剂。由于硬化层与心部本体产生分层现象，分界处其磁导率产生明显差异，磁感应线在该处发生“折射”。利用其磁场强度与深度对应关系，进行淬硬层深度计算。检测仪包括弱磁淬硬层深度快速检测系统和检测传感器。

2. 技术指标

    磁探头测量范围 -700000nT～+700000nT

    磁探头分辨率 1nT

    磁探头采样频率 最高可达1000Hz

    工作温度 -40℃～85℃

     操作系统 Linux操作系统

     操作方式 触摸屏

     外设接口 USB

     存储容量 1GB 系统内存，4GB高速存储器（可扩展外部存储）

3. 功能特点

•      无需耦合剂、无需外界激励、可进行非接触检测；
•      采用便携式设计，以手持式仪器作为上位机；
•      操作简单、检测过程便捷；
•      环境适应性强、检测结果准确；
•      采用曲线成像方法，实现对厚度的可视化；
•      无损检测，无需对被测样件进行切割；
•      检测灵敏度高，误差范围小，检测精度相对误差均在5%以内。

​4. 实验数据

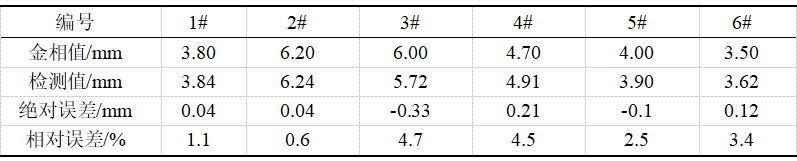

表1 淬硬层与金相数据对比分析

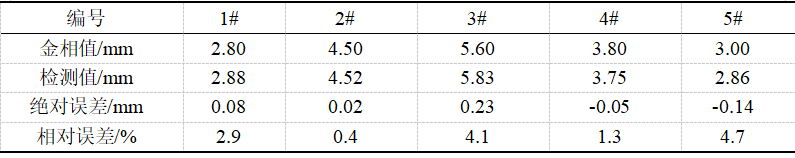

表2 淬硬层与金相数据对比分析

通过此次现场随机抽检试验结果分析可知，现场检测结果精度误差整体小于5%，试验结果整体趋于稳定与之前试验检测精度高度相似，此外弱磁淬硬层厚度检测仪检测深度值与厂家金相切割数据值整体贴合度高。
