锅炉管氧化皮堵塞检测仪

1. 仪器介绍

       锅炉蒸汽管氧化皮堵塞检测仪是以弱磁检测为原理，通过氧化皮和母材之间磁导率的差异，利用弱磁探头采集磁信号数据，进行数据处理可精确计算出堵塞氧化皮的当量质量，并呈现出管道内氧化皮真实堵塞图，计算出堵塞长度，堵塞厚度及堵塞度。此外还可检测管体缺陷，对管体缺陷进行二维成像，使缺陷定位定量可视化，计算出缺陷位置，以及损伤深度。

       检测仪由锅炉蒸汽管氧化皮检测系统及检测探头两部分组成，检测探头可根据实际管径大小来选用三通道检测探头及五通道检测探头。

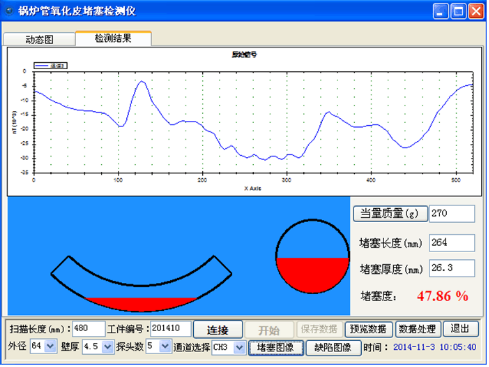

检测界面

2、性能参数

3、技术指标

4、功能特点

●   氧化皮质量检测精度20g，堵塞度精度10%；

●   对管体本身损伤可实现10%壁厚的腐蚀类缺陷，及长2mm、深0.5mm的裂纹类缺陷的检测。

●   对锅炉管内氧化皮堵塞程度进行模拟成像，成像结果直观形象；

●   采用可调节的阵列式探头工装，满足各种不同管径管道的检测；

●   采用便携式设计，以工业平板电脑作为上位机，便于电站等狭窄空间使用；

●   对检测工件的表面状态无要求，无需对表面进行打磨、除去油污等处理；

●   检测速度快、有效、精度高，且方便携带。
