热力管道泄漏检测仪
1、仪器介绍

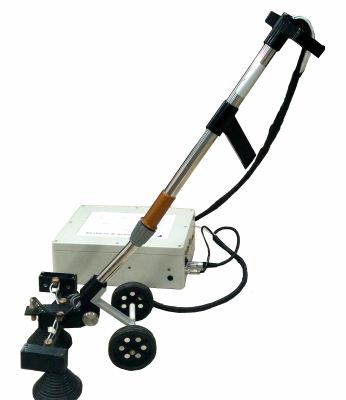

当管道发生泄漏时，由于管内水压下降，热水已从管道泄漏喷射至地下土壤中，加上管道内压力作用，会在土层中形成一定体积形状的空腔，注满热水，此时周围土壤含水量大幅提高，土壤的电导率也相应提高，土壤的腐蚀性也随之增大。此外，由于管壁的散热不均匀，会在局部形成温差，温差应力将使得管道更容易发生腐蚀，从而影响地磁场的分布。热力管道泄漏检测仪就是基于微弱温差及微弱磁场变化来对管道腐蚀及泄漏点进行定位的，通过推动检测小车沿管线方向检测管道上方地磁场强度的变化，找出异常区域，并确认泄漏点位置。
被检对象：供暖管网。
应用领域：供热、采暖、热能化工、石油长输等。
2、技术参数
|
测量范围
|
-250000nT~+250000nT
|
|
分辨率
|
0.1nT
|
|
采样频率
|
最高可达1000Hz
|
|
稳定性
|
8小时，≤5nT
|
|
工作温度
|
-25℃~85℃
|
|
电池容量
|
118wh（可更换电池）
|
|
续航时间
|
6小时（可更换电池）
|
|
操作系统
|
WIN7/XP
|
|
操作方式
|
轨迹球、触摸屏
|
|
外设接口
|
USB2.0（2个）
|
|
存储容量
|
固态硬盘32G，用户可用≥20G
|
3、功能特点
● 适用于埋地深0.5~3.5米的不同管径的热力管道检测；
● 无需对埋地热力管道开挖即可进行检测；
● 无需拆开保温层即可完成对管道的检测；
● 沿管线在地面对供热管道在役检测；
● 对泄漏点检测进行智能判定，节约施工时间和成本；
● 检测结果直观，可发现泄漏点后短时间内确认泄漏点位置；
● 设备便携，操作简单，检测过程快捷；
● 抗干扰能力强，可在恶劣环境下使用；
